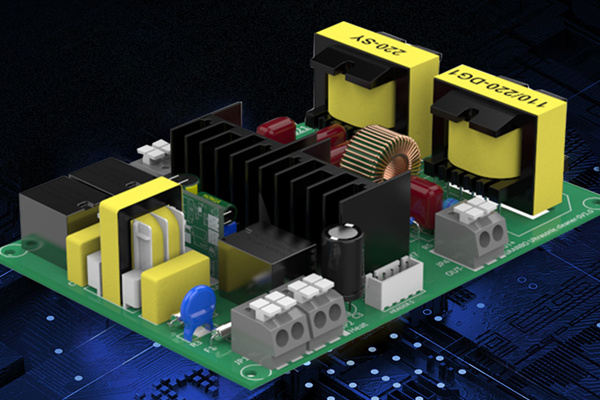

超聲波清洗機電路分為三個部分：電源電路、單片機控制板、自激振蕩電路。

超聲波清洗機的電路形式

超聲波清洗機從放大電路形式，可以采用線性放大電路和開關電源電路，大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。線性電源也有它特有的應用范圍，它的優點是可以不嚴格要求電路匹配，允許工作頻率連續快速變化。從目前超聲業界的情況看，超聲波主要分為自激式和它激式電源;超聲波電源的使用主要是要根據換能器功率的大小、頻率的高低、電容量去匹配就可以。功率較小的可以使用自激式，功率較大的建議使用它激式。

超聲波清洗機的使用方法

1、超聲波清洗機工作時使用的電源為三芯插座(相線、零線、地線)。

2、超聲波清洗機清洗槽內必須加入一定的清洗液或水，清洗液或水的液位不得低于清洗槽高度的三分之二(應在清洗籃的上邊緣齊平)。清潔時，請根據不同的清潔要求添加清潔劑，以提高清潔效率。所有清潔劑必須符合不腐蝕清洗機內膽和機體的要求。

3、超聲波清洗機將清洗后的物料放入金屬架內，根據清洗物的污垢程度設定一定的清洗時間。一般3-10分鐘，特別難清洗的物料，清洗時間可適當延長。 (嚴禁不使用1清洗籃直接使用放入待清洗物質)。
